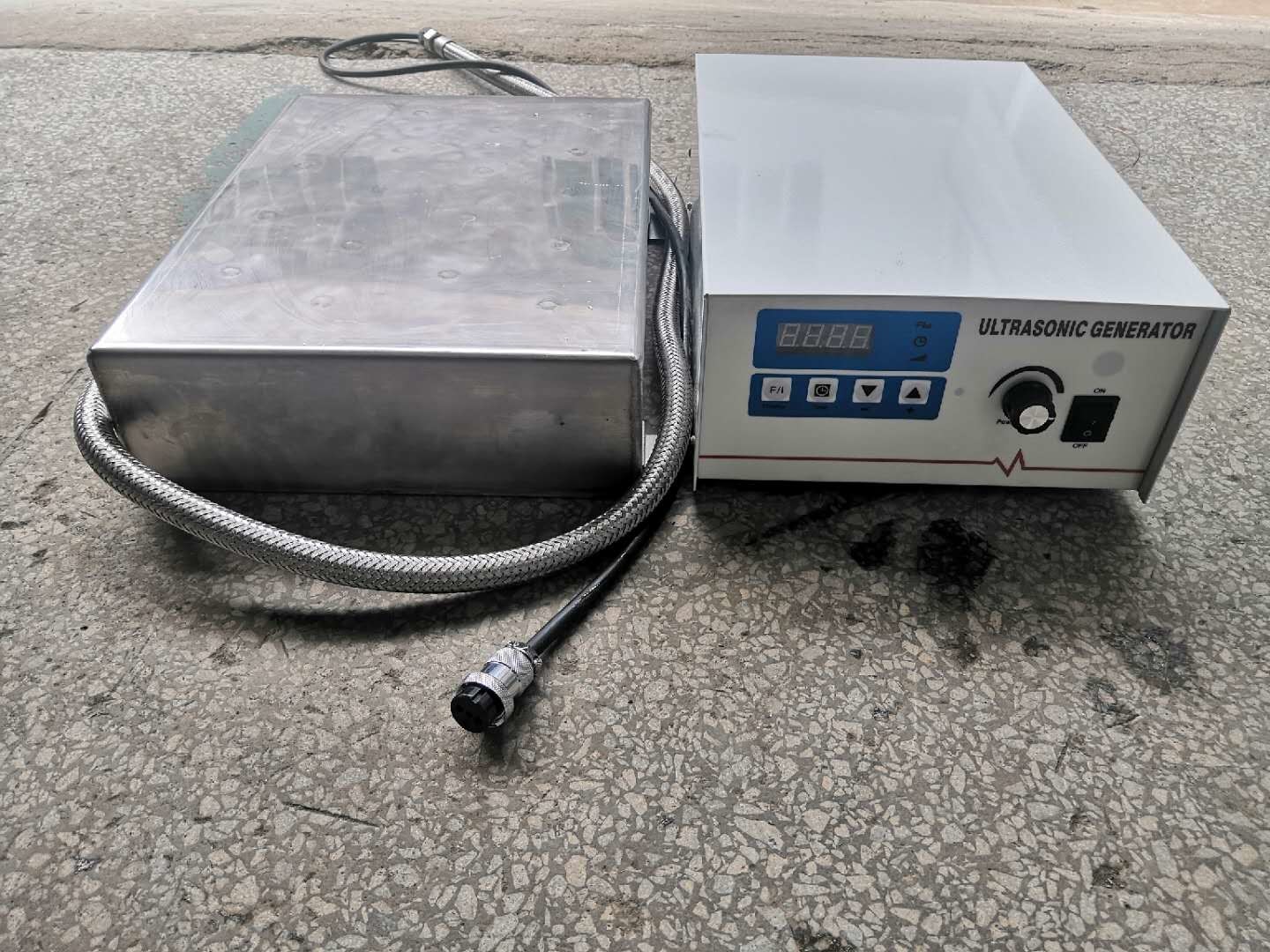

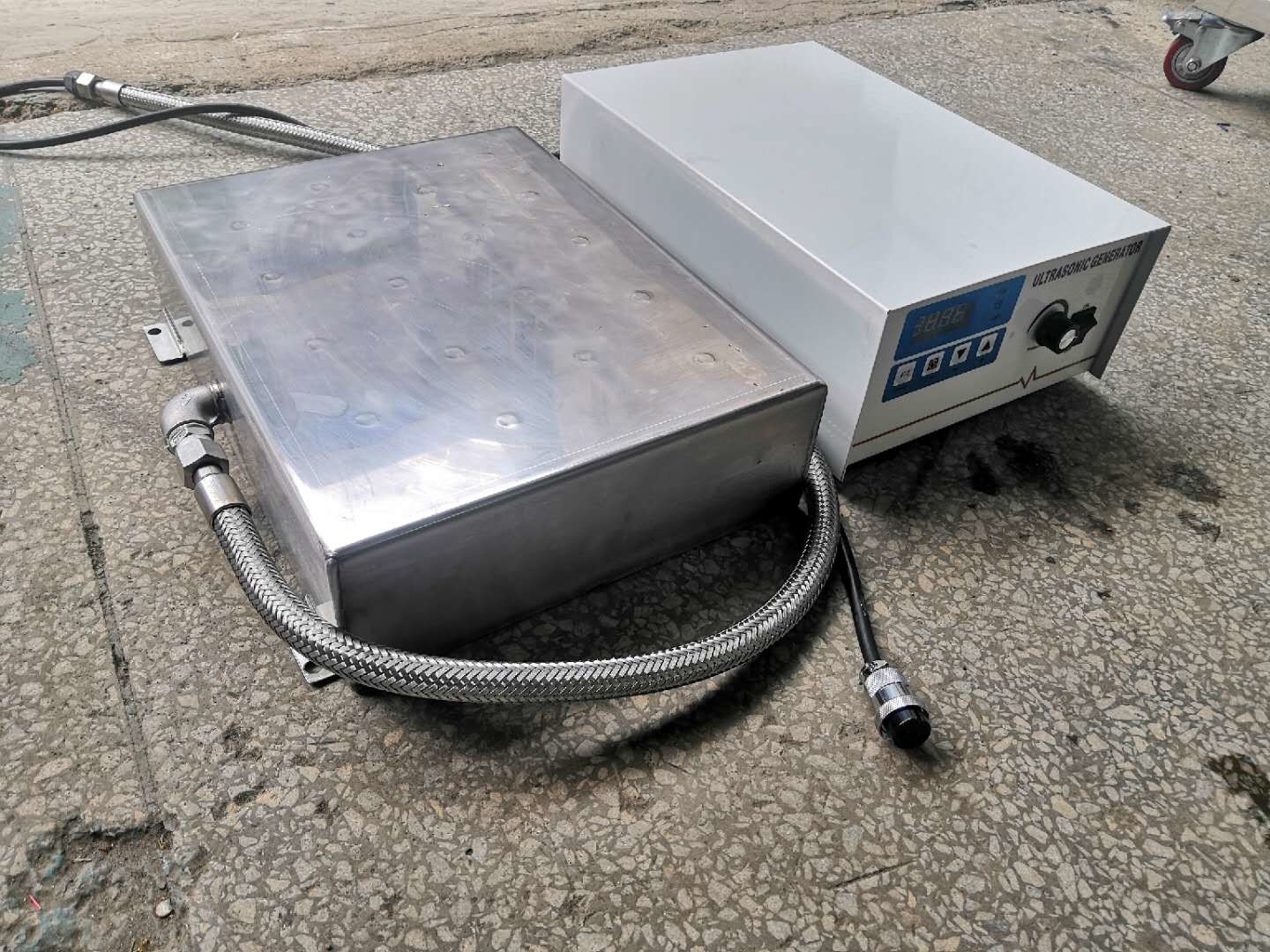

Zatapialny przetwornik ultradźwiękowy do czyszczenia przemysłowego zanurzony w zbiorniku rozpuszczalnika wodnego

Generator ultradźwięków

Generator ultradźwięków przetwarza standardową częstotliwość elektryczną 60 Hz na wysokie częstotliwości wymagane w transmisji ultradźwiękowej.

Generator częstotliwości ultradźwięków odgrywa kluczową rolę w ogólnej wydajności systemu.We wcześniejszych projektach generatorów opracowano sygnał o stałej częstotliwości przeznaczony do pracy z częstotliwością rezonansową układu przetwornika.Na przykład, jeśli częstotliwość projektowa przetwornika wynosiła 20 kHz, generator wytwarzał sygnał dokładnie 20 kHz.Problem z tym projektem polega na tym, że ma on tendencję do tworzenia gorących punktów i fal stojących w kąpieli w zbiorniku, zapewniając nierówne czyszczenie w różnych obszarach zbiornika.

Rozwój generatorów częstotliwości przemiatania wyeliminował te problemy.W większości systemów czyszczenia ultradźwiękowego istnieje wiele przetworników, które składają się na system przetworników.Ze względu na tolerancje produkcyjne jest wysoce nieprawdopodobne, aby każdy przetwornik miał dokładnie taką samą częstotliwość rezonansową.Dzięki generatorowi o stałej częstotliwości przetworniki, które znajdują się najbliżej częstotliwości rezonansowej, będą działać najskuteczniej w swoich odpowiednich obszarach, tworząc nierównomierny wzór kawitacji.Poprzez przemiatanie częstotliwości nieco powyżej i poniżej częstotliwości środkowej, wszystkie przetworniki widzą swoją częstotliwość rezonansową z szybkością przemiatania i osiąga maksymalną wydajność, eliminując gorące punkty.Częstotliwość przemiatania eliminuje również występowanie fal stojących poprzez wielokrotne nakładanie się długości fali.

Wiele generatorów ultradźwiękowych ma również obwody „autofollow”.Obwód automatycznego śledzenia został zaprojektowany w celu utrzymania częstotliwości środkowej, gdy zbiornik ultradźwiękowy jest poddawany różnym warunkom obciążenia.Kiedy części są umieszczane w zbiorniku lub gdy zmienia się poziom wody, zmienia się obciążenie generatora.Dzięki obwodom automatycznego podążania generator dopasowuje się elektrycznie do obciążenia mechanicznego, zapewniając przez cały czas optymalną moc wyjściową zbiornika ultradźwiękowego.

Instalacja zbiornika ultradźwiękowego i przetwornika

Zbiorniki ultradźwiękowe są na ogół prostokątne i mogą być produkowane w niemal dowolnym rozmiarze.Przetworniki są zwykle umieszczane na dole lub po bokach, a czasami na obu, gdy gęstość watów (waty/gal) jest problemem.Przetworniki można przyspawać bezpośrednio do zbiornika lub wodoszczelne jednostki zanurzeniowe można umieścić bezpośrednio w roztworze wodnym.W niektórych przypadkach elementy zanurzeniowe mogą być zamontowane na górze zbiornika, skierowane w dół.W przypadku zastosowań takich jak czyszczenie pasków, jeden element zanurzeniowy umieszcza się na górze, a drugi na dole, zachowując minimalną odległość między nimi.Taśma jest następnie przepuszczana przez bardzo twarde pole energetyczne.Zbiornik powinien mieć solidną konstrukcję, o grubości od 11 do 14.Większe, wytrzymałe zbiorniki przemysłowe powinny mieć średnicę 11-12 i powinny zawierać odpowiednie usztywnienia do podparcia ze względu na ciężar rozwiązania.

Nasz przetwornik zanurzeniowy jest dostosowany do konkretnego zastosowania i rozmiaru zbiornika.Można go włączyć do istniejących zbiorników dowolnej wielkości i przekształcić w zbiornik ultradźwiękowy.Jest kontrolowany przez nasz unikalny Pulse Swept. Skontaktuj się z nami, aby uzyskać szczegółowe informacje na temat tego, jak możemy stworzyć taki przetwornik do Twoich potrzeb.

Asortyment przetworników zanurzeniowych obejmuje różne rozmiary mocy ultradźwiękowych i częstotliwości roboczych.Możemy wybrać rozmiar, którego potrzebujesz, w oparciu o wymagania dotyczące czyszczenia i rozmiar zbiornika.Systemy zanurzalnych przetworników ultradźwiękowych są przenośne iw razie potrzeby można je przenosić z jednego zbiornika do drugiego.Są najbardziej odpowiednie, gdy masz już zbiornik zainstalowany w procesie produkcyjnym lub możemy dostarczyć kompletny system wraz ze zbiornikiem.

Zatapialne przetworniki ultradźwiękowe są przeznaczone do stosowania w nowych lub istniejących zbiornikach czyszczących w celu poprawy szybkości i skuteczności czyszczenia z płukaniem i innych procesów.Jednostki jedno- lub wielomodułowe mogą być projektowane na zamówienie dla zbiorników dowolnej wielkości.
